Линия поперечной резки с ножницами остановки 1650 (4HI) | Stop Shear Cut to Length Line
Описание
Техническое резюме

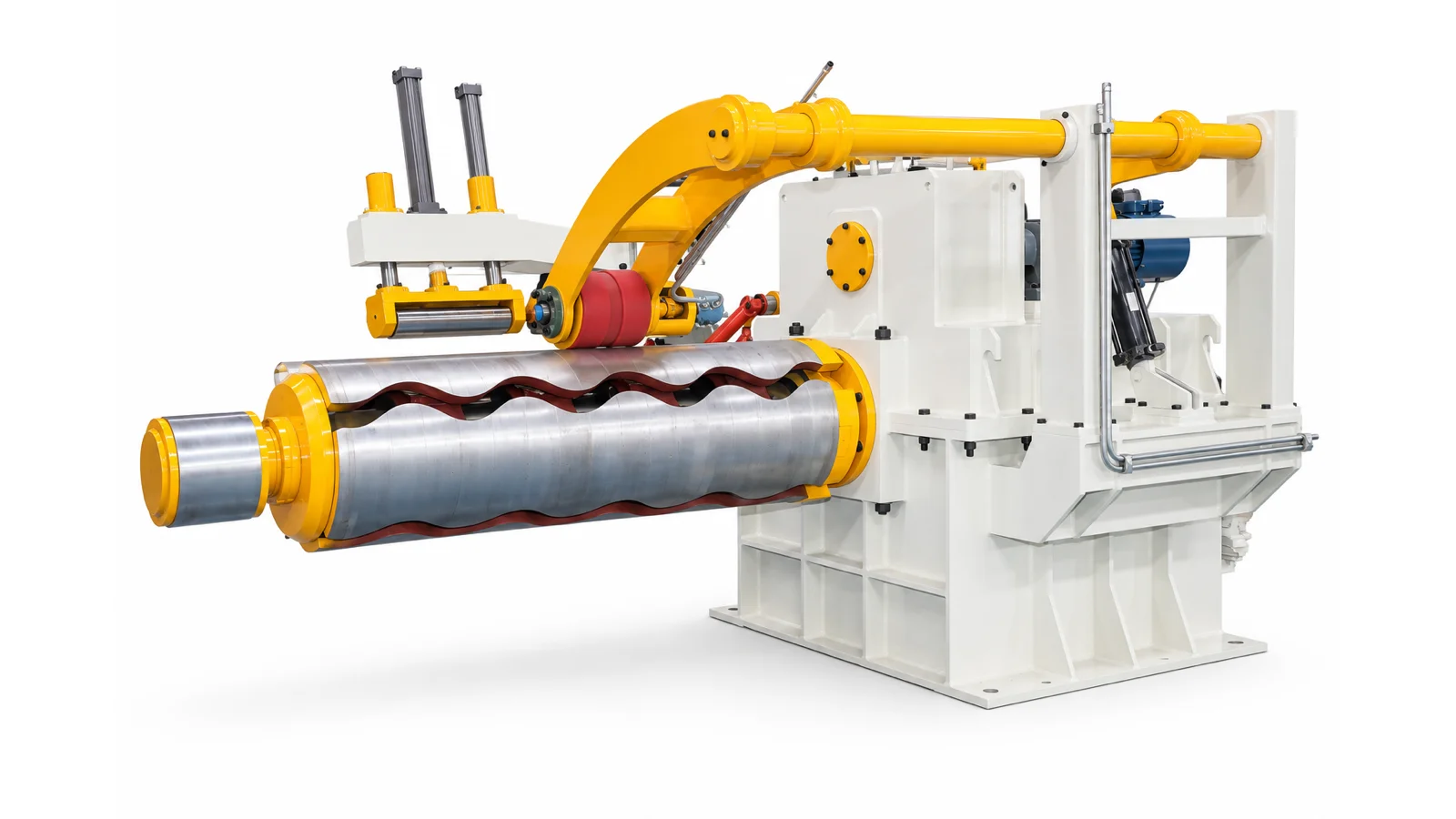

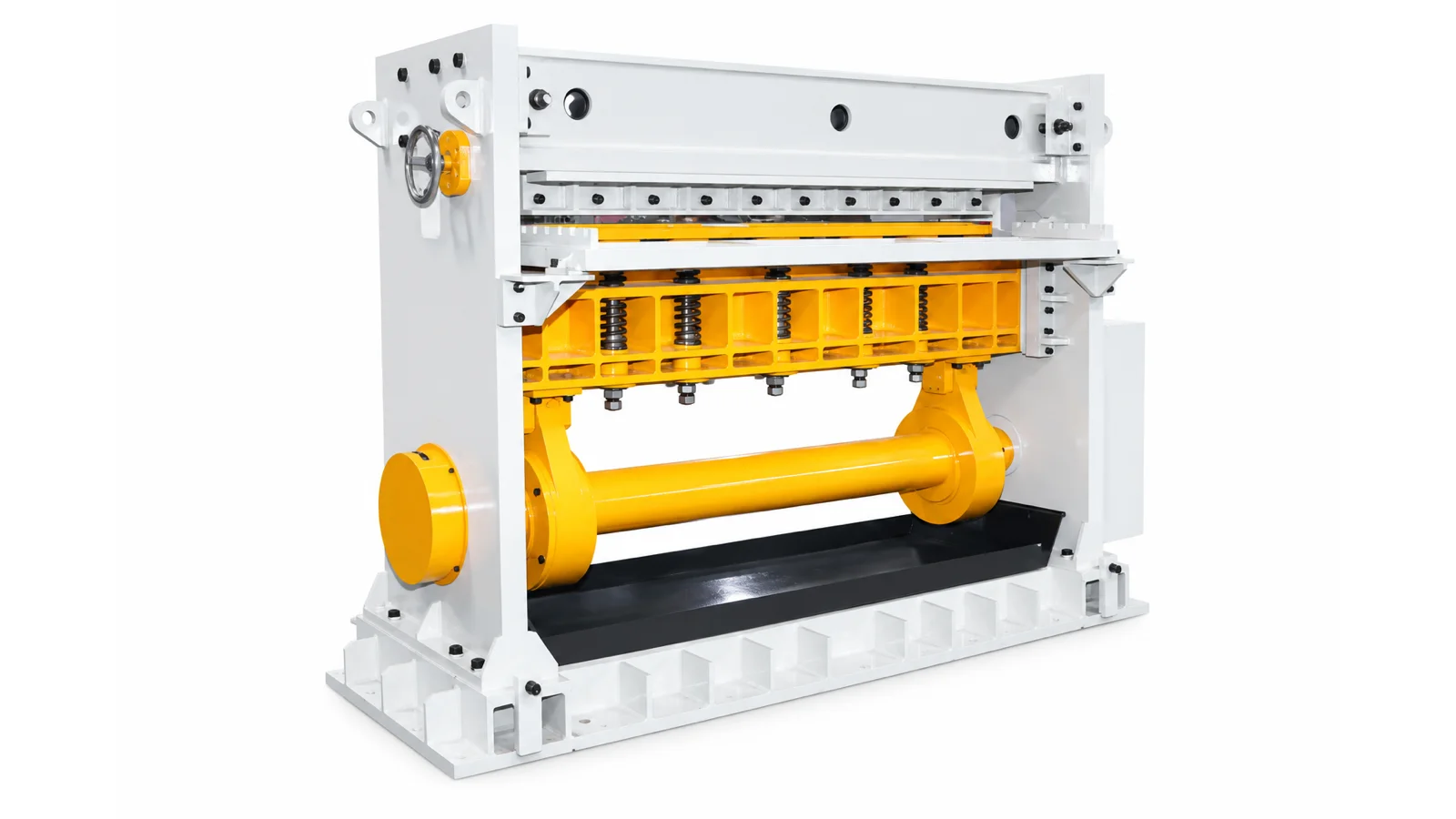

Линия поперечной резки с ножницами остановки 1650 превращает стальные рулоны в выправленные листы заданной длины. Базовая конфигурация объединяет обработку рулона, точную правильную машину 4HI с 19 валками, подачу с ЧПУ, ножницы остановки, роликовый стол и автоматическое штабелирование.
Идеальна для холоднокатаного листа, оцинкованного листа, травленого листа и автомобильной листовой стали в пределах материалов технического предложения — от склада рулонов до аккуратного штабелирования листов. Техническая опция: правильная машина 6HI.
Смотрите также
Цеха XIONGJIN
Наши заводы в работе
Техническая карта
Спецификации
Основные параметры Линия поперечной резки с ножницами остановки 1650 (4HI) | Stop Shear Cut to Length Line. Детали подтверждаются по проекту.
| Применимый материал | Холоднокатаный лист; оцинкованный лист; травленый лист общего назначения; автомобильная листовая сталь |
|---|---|
| Толщина рулона | 0,3–4,0 мм |
| Ширина листа | 300–1550 мм максимум согласно прилагаемому базовому предложению |
| Наружный диаметр рулона | 600–2000 мм |
| Внутренний диаметр рулона | 508 / 610 мм |
| Максимальная масса рулона | 15 т |
| Прочность материала на растяжение | σb ≤ 980 МПа |
| Форма готовой продукции | Выправленные листы стали в размер, автоматически штабелированные |
| Длина листа | 210–4000 мм максимум, согласно прилагаемому базовому штабелеру |
| Ширина готового листа | 300–1550 мм максимум |
| Допуск по длине (L = 1 м) | ≤ ±0,3 мм на постоянной скорости; ≤ ±0,5 мм при разгоне или торможении, в базовом условии, указанном в предложении |
| Допуск по диагонали (L = 1 м) | ≤ ±0,5 мм на постоянной скорости, в базовом условии, указанном в предложении |
| Точность правки | ≤ +1,0 мм/м² базовое значение |
| Заусенец реза | ≤ 5% толщины листа |
| Точность штабелирования | Смещение ≤ 1 мм |
| Вместимость штабелера | 5000 кг максимум |
| Скорость резки | 0–60 м/мин |
| Установленная мощность | Около 250 кВт |
| Электропитание | 380 В / 60 Гц / трехфазное |
| Занимаемая площадь (ориентиров.) | 28 м × 8 м |

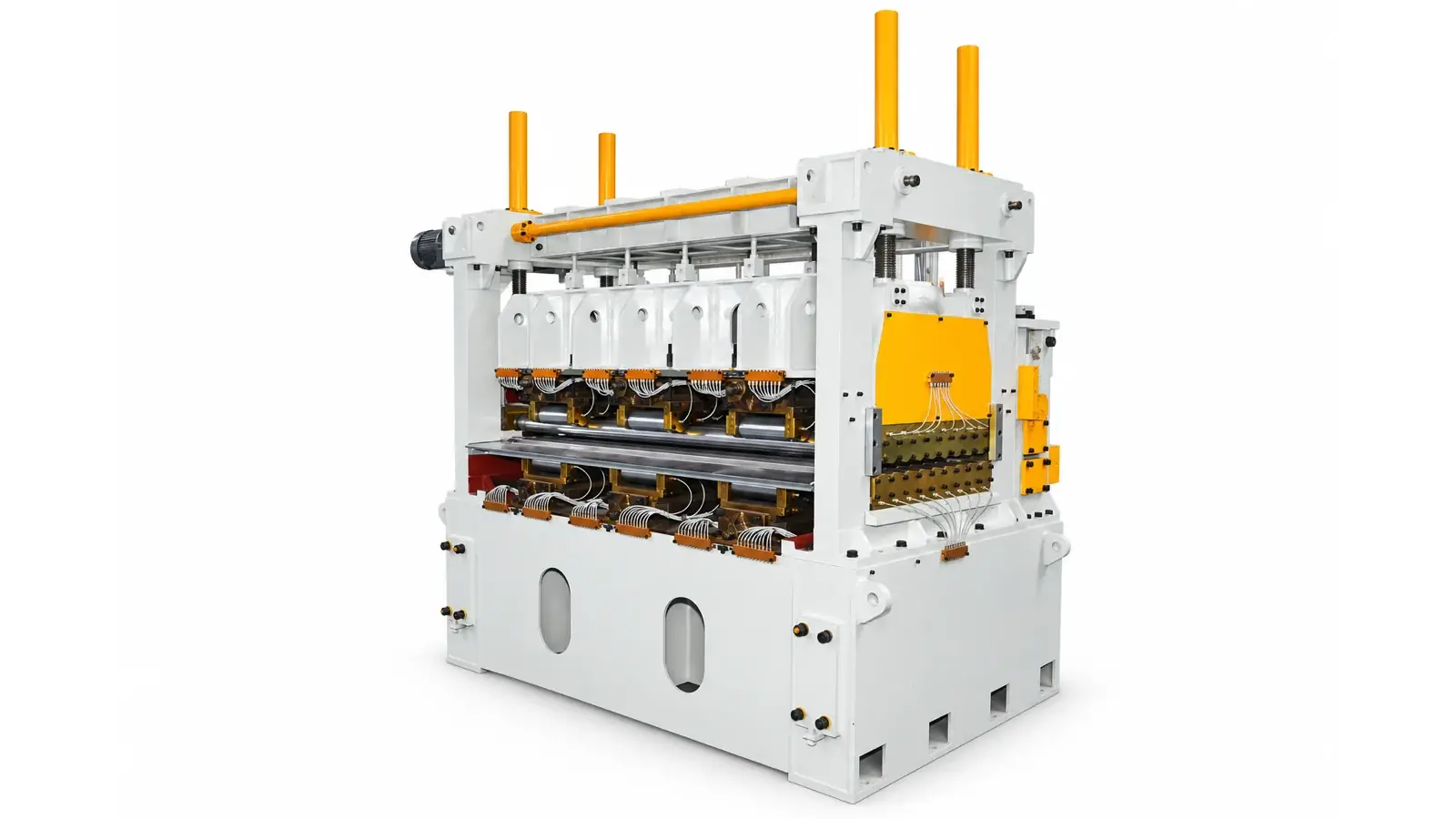

| Конфигурация правильной машины | Точная правильная машина 4HI с 19 валками |
| Техническая опция | Правильная машина 6HI доступна как инженерная опция |
Нужна конфигурация под ваш материал?
Пришлите толщину, ширину рулона и планируемый выпуск — техническая команда XIONGJIN предложит подходящую конфигурацию.
