Линия поперечной резки с ротационными ножницами 1350 | Rotary Shear Cut to Length Line
Модель: Тип 1350
Описание
Техническое резюме
Линия поперечной резки с ротационными ножницами 1350 перерабатывает стальные рулоны в листы: разматывание, правка, подача с контролем длины, резка ротационными ножницами, транспортировка и штабелирование. Базовая конфигурация обрабатывает материал толщиной 0,3–3,0 мм и листы шириной 300–1250 мм. Также подходит для непрерывного раскроя заготовок (blanking).
Линия оснащена правильной машиной 6HI с 21 валком, модулем нанесения защитной пленки, подачей с ЧПУ и ротационными ножницами с двумя ножами — идеальна для оцинкованной стали (GI), алюминия и нержавеющей стали в пределах прочности материала.

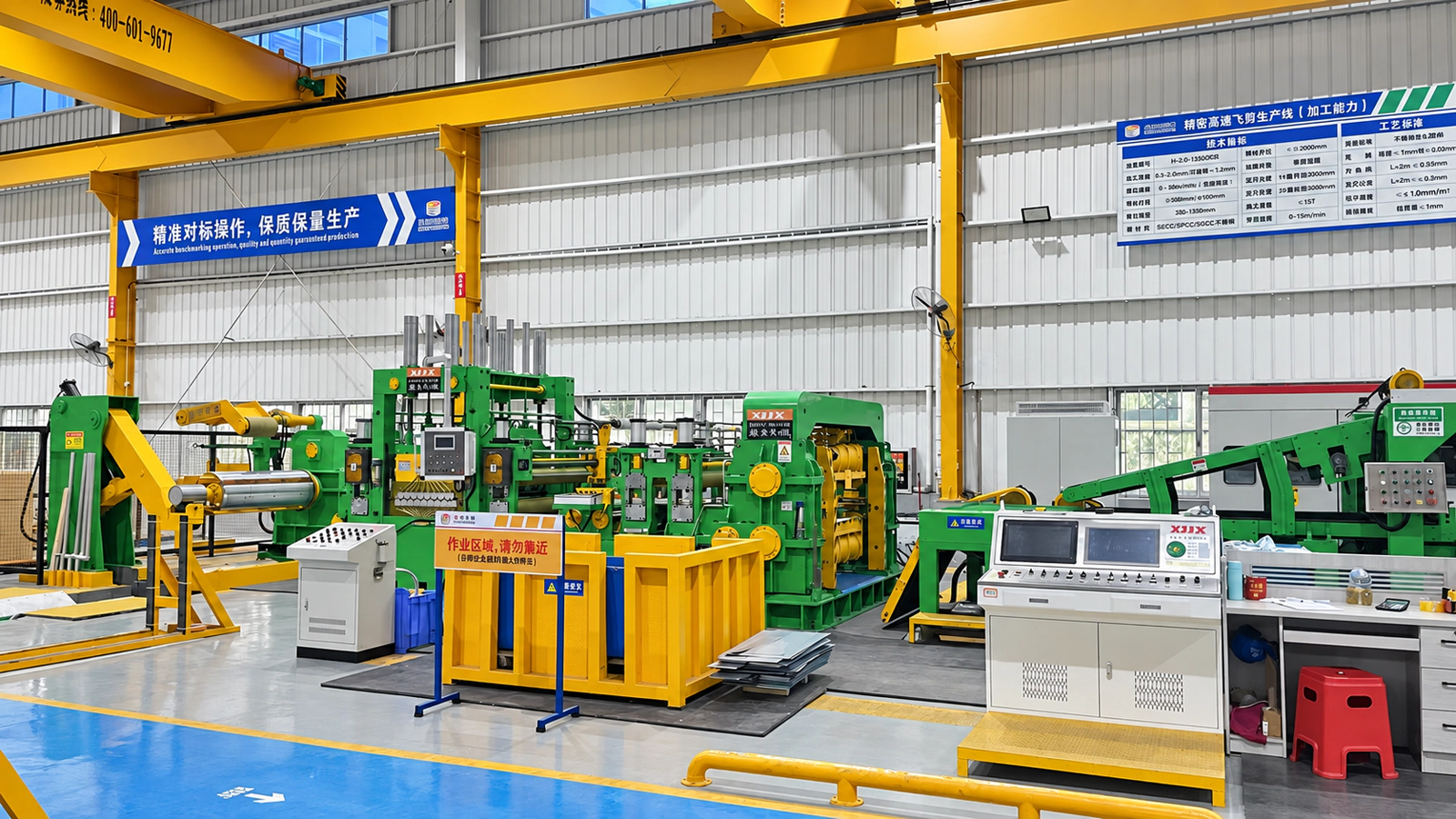

Цеха XIONGJIN

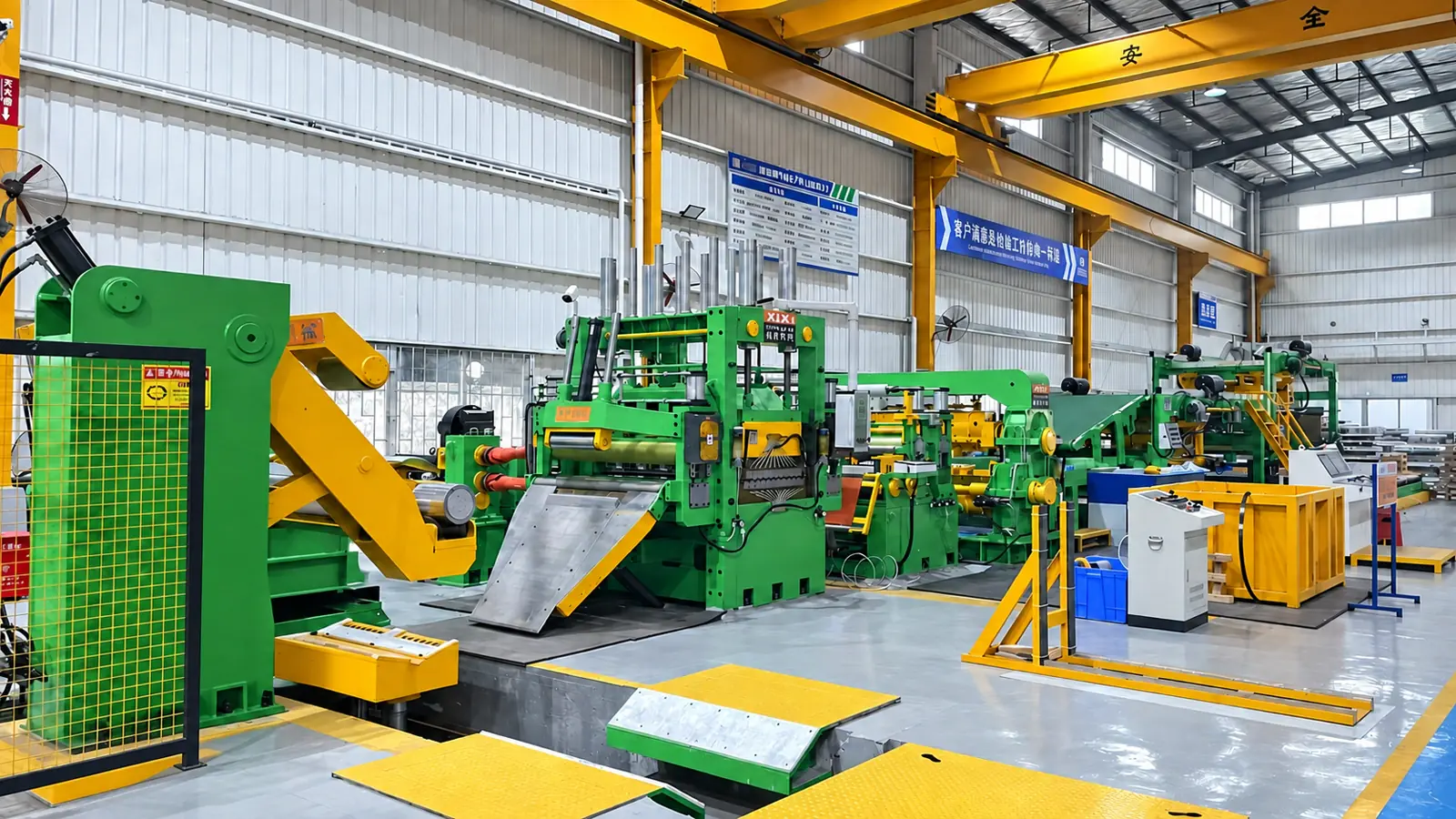

Наши заводы в работе
Техническая карта
Спецификации
Основные параметры Линия поперечной резки с ротационными ножницами 1350 | Rotary Shear Cut to Length Line. Детали подтверждаются по проекту.
| Модель | Тип 1350 |
|---|---|
| Применимый материал | Оцинкованная сталь (GI), алюминий и нержавеющая сталь |
| Толщина материала | 0,3–3,0 мм |
| Ширина листа | 300–1250 мм |
| Наружный диаметр рулона | 600–1800 мм |
| Внутренний диаметр рулона | 508 мм |
| Максимальная масса рулона | 15 т |
| Прочность на растяжение (ориентиров.) | σb ≤ 470 МПа |
| Длина штабелирующего стола № 1 | 3000 мм |
| Допуск по длине (L = 2 м) | ±0,3 мм при L = 2 м; исходное условие: «1,0 мм» |
| Допуск по диагонали (L = 2 м) | ±0,5 мм при L = 2 м; исходное условие: «1,0 мм» |
| Точность правки | Исходная спецификация: ≤ ±1,0 мм/м²; базу измерения необходимо проверить |
| Требования к качеству поверхности | Без дополнительных дефектов обработки на поверхности готового листа |
| Скорость резки | 0–80 м/мин |
| Скорость заправки | 0–15 м/мин |
| Электропитание | 380 В / 50 Гц / трехфазное |
| Установленная мощность | Около 300 кВт |
| Персонал | 1 квалифицированный оператор и 2–3 оператора общего профиля |
| Занимаемая площадь (ориентиров.) | 22,5 м (Д) × 9 м (Ш) |
| Высота рабочей зоны | 1100 мм |
| Условия эксплуатации | Определяются покупателем |
| Цвет линии | Определяется покупателем |
Нужна конфигурация под ваш материал?
Пришлите толщину, ширину рулона и планируемый выпуск — техническая команда XIONGJIN предложит подходящую конфигурацию.
