Линия поперечной резки с летучими ножницами 1650 (H-3.0-1650NCR) | Flying Shear Cut to Length Line

Name: Линия поперечной резки с летучими ножницами 1650 (H-3.0-1650NCR) | Flying Shear Cut to Length Line
Brand: XIONGJIN

Модель: H-3.0-1650NCR

Линия поперечной резки с летучими ножницами 1650 (H-3.0-1650NCR) — реальное фото XIONGJIN

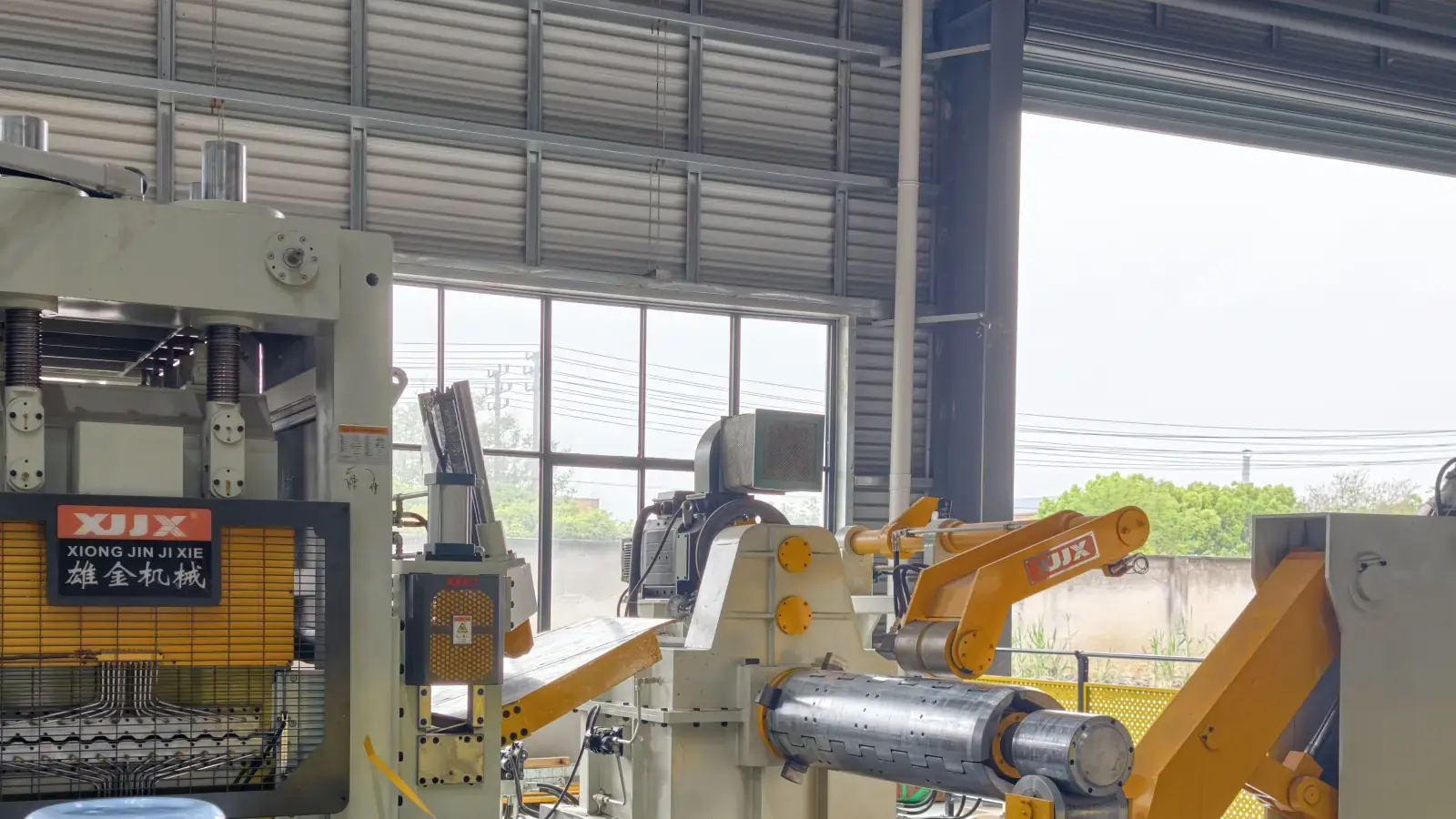

Линия поперечной резки с летучими ножницами 1650 — реальное фото XIONGJIN — изображение 2

Линия поперечной резки с летучими ножницами 1650 — реальное фото XIONGJIN — изображение 3

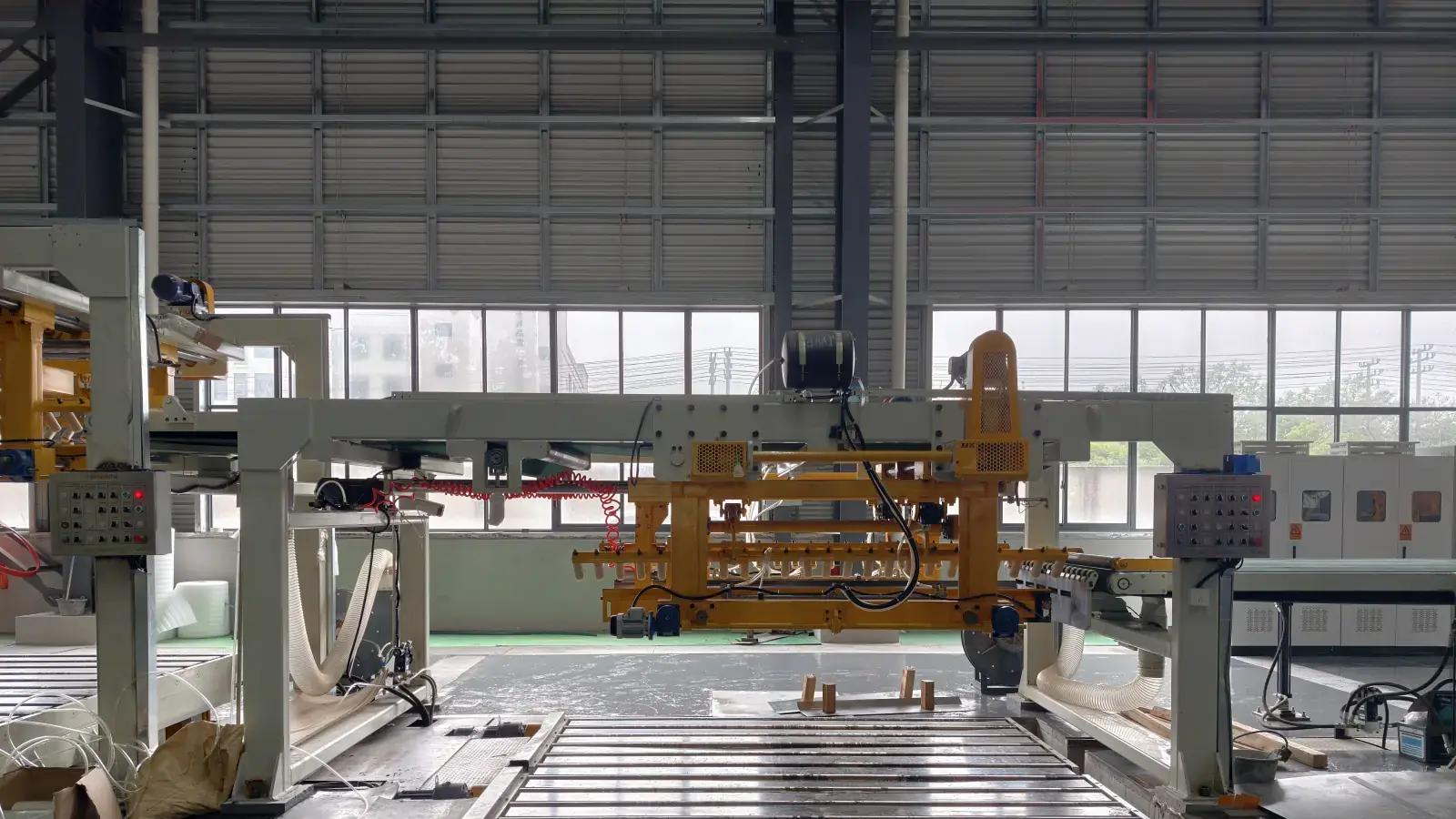

Конвейер листа и секция автоматического штабелирования линии поперечной резки с ротационными ножницами 1650 XIONGJIN — Конвейер листа и секция автоматического штабелирования для выхода поперечной резки.

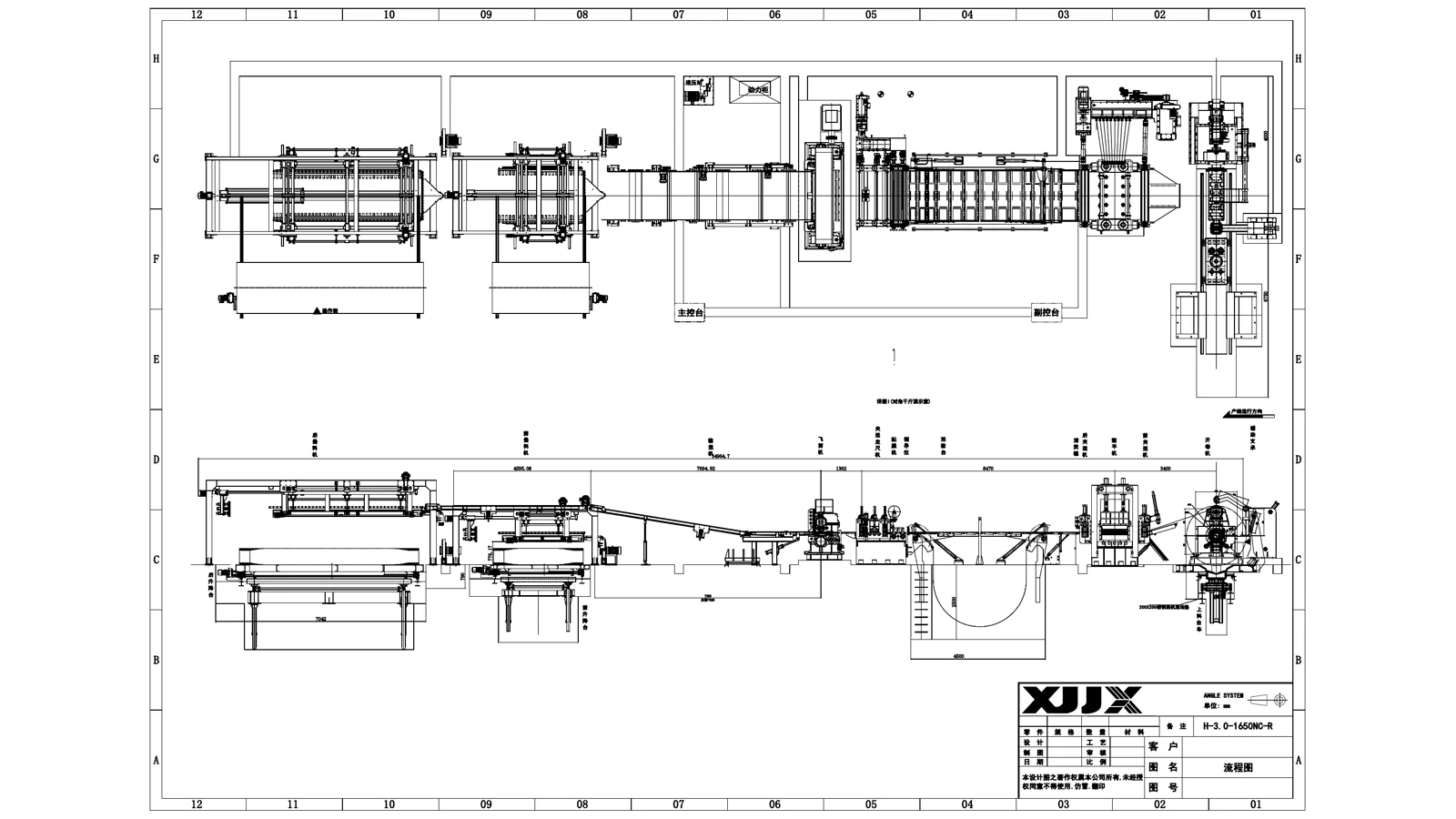

Монтажный чертеж производственной линии поперечной резки с ротационными ножницами 1650 типа H-3.0-1650NCR — Базовый монтажный чертеж H-3.0-1650NC-R, поставляемый с технической документацией.

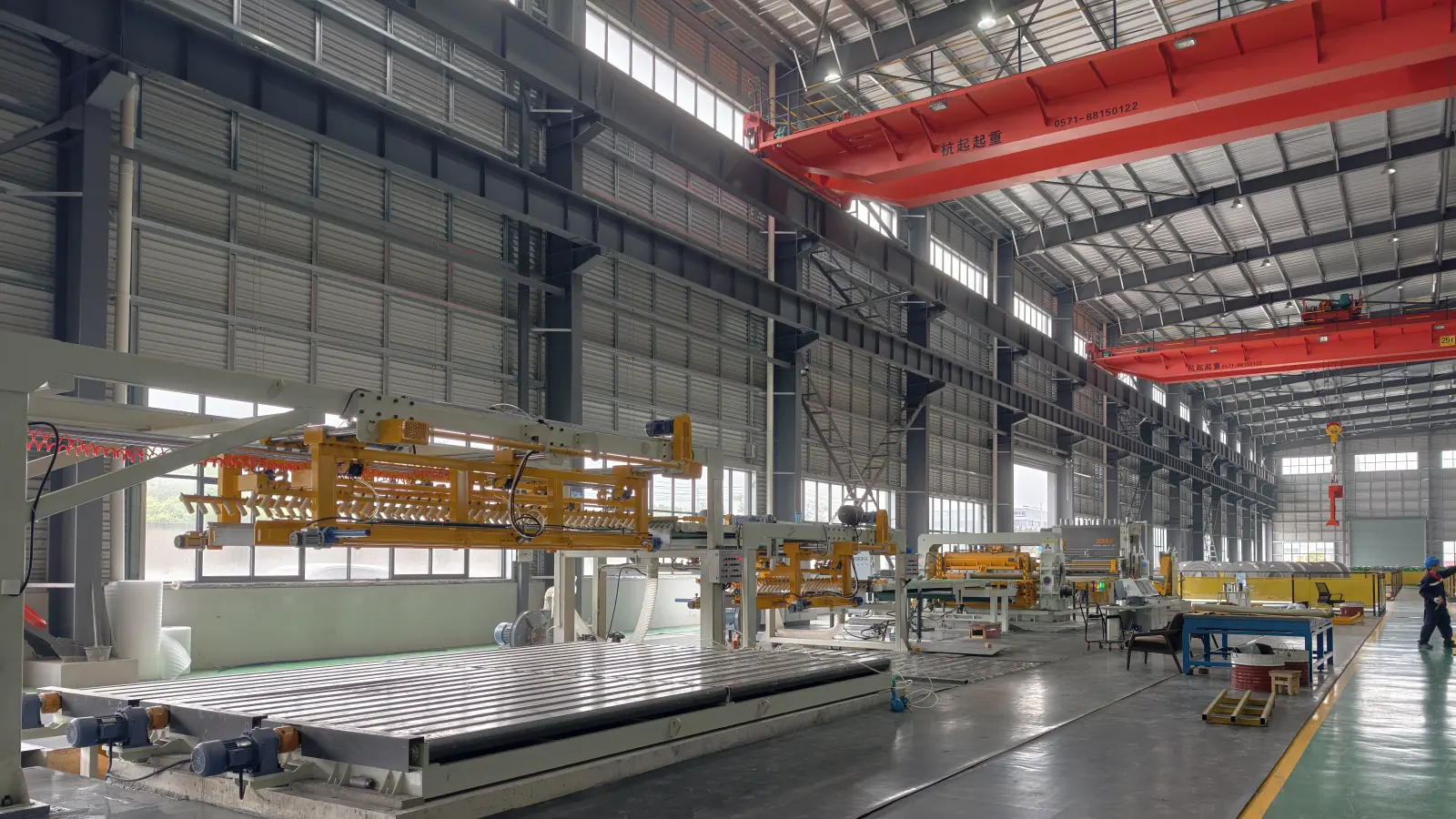

Общий вид линии поперечной резки с ротационными ножницами 1650 XIONGJIN в производственном цехе — Полный общий вид линии поперечной резки 1650 в цехе XIONGJIN.

Описание

Техническое резюме

Линия поперечной резки с летучими ножницами 1650 — решение непрерывной переработки рулонов для горячеоцинкованного листа и холоднокатаного листа. Базовая конфигурация обрабатывает материал толщиной 0,3–3,0 мм, шириной 300–1650 мм и рулоны до 25 тонн.

Конфигурация с двойными летучими ножницами: верхний и нижний ножи вращаются синхронно, следуя за движущимся листом, и выполняют рез — непрерывная резка без остановки полосы. Модель H-3.0-1650NCR.

Смотрите также

Цеха XIONGJIN

Наши заводы в работе

Техническая карта

Спецификации

Основные параметры Линия поперечной резки с летучими ножницами 1650 (H-3.0-1650NCR) | Flying Shear Cut to Length Line. Детали подтверждаются по проекту.

Модель	H-3.0-1650NCR
Материал	Горячеоцинкованный лист; холоднокатаный лист
Толщина рулона	0,3–3,0 мм
Ширина рулона	300–1650 мм максимум
Наружный диаметр рулона	Φ650–Φ2200 мм
Внутренний диаметр рулона	Φ508 мм; расширение до Φ610 мм с резиновой втулкой
Максимальная масса рулона	25 т
Прочность материала на растяжение	σb ≤ 400 МПа
Допуск по длине (L = 2 м)	≤ ±0,3 мм для листа 1,0 мм на постоянной скорости; ≤ ±0,5 мм при разгоне или торможении
Допуск по диагонали (L = 2 м)	≤ ±0,5 мм для листа 1,0 мм на постоянной скорости
Точность правки	≤ +1,0 мм/м²
Заусенец реза	≤ 0,03 мм для листа ≤ 1 мм; ≤ 5% толщины листа для листа > 1 мм
Точность штабелирования	Смещение слоев ≤ 1 мм
Скорость резки	0–70 м/мин, бесступенчатое регулирование скорости
Скорость заправки	0–15 м/мин
Установленная мощность	Около 330 кВт
Электропитание	380 В / 50 Гц / трехфазное
Высота рабочей зоны	1100 мм
Занимаемая площадь (ориентиров.)	Около 30 м × 10 м

Нужна конфигурация под ваш материал?

Пришлите толщину, ширину рулона и планируемый выпуск — техническая команда XIONGJIN предложит подходящую конфигурацию.

Запросить цену в WhatsApp Контакты
