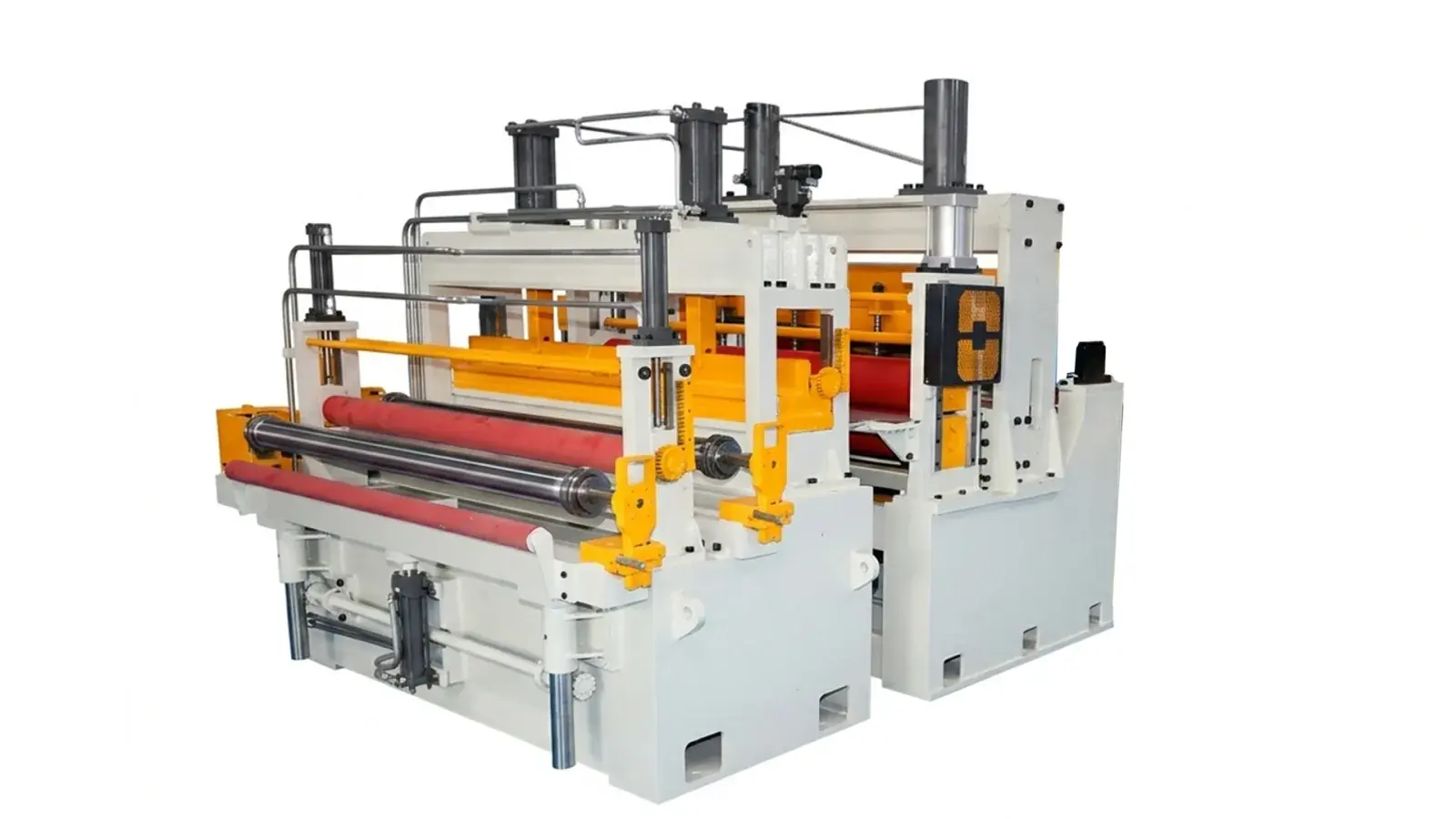

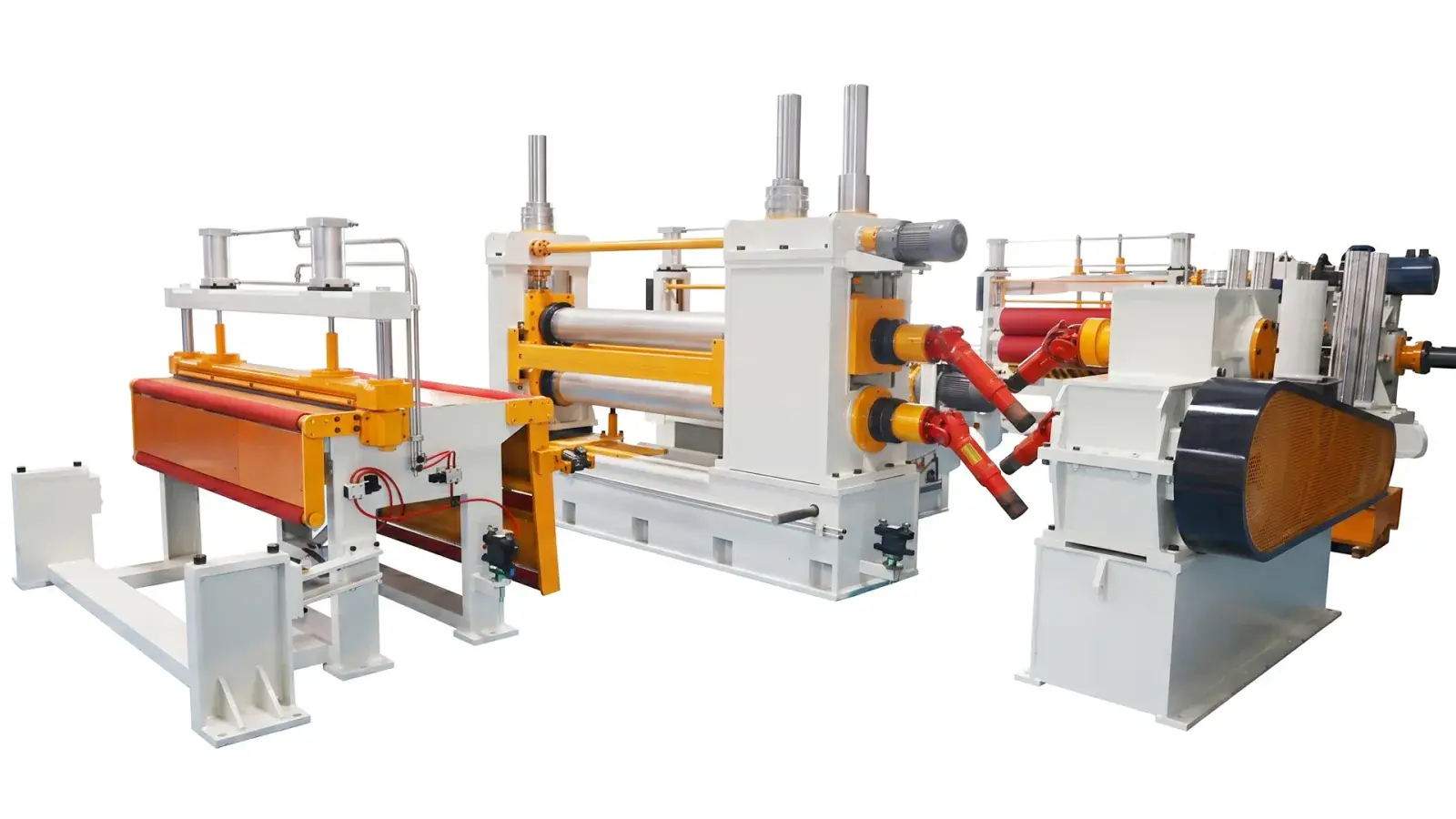

Линия продольной резки тонкого штрипса 1650 | Thin Gauge Slitting Line
Описание
Техническое резюме
Линия продольной резки тонкого штрипса 1650 — эталонная конфигурация для рулонов холоднокатаной и нержавеющей стали толщиной 0,3–3,0 мм при максимальной ширине рулона 1650 мм. Линия объединяет разматыватель с регулируемым приводом, входное направление, резку вращающимися дисковыми ножами, сбор кромочной обрези, разделение штрипсов, контроль натяжения и намотку в скоординированном процессе.
При допуске по ширине ±0,05 мм и скорости до 120 м/мин линия отвечает потребностям сервисных металлоцентров, трубных заводов и цехов штамповки и формовки металла.
Цеха XIONGJIN
Наши заводы в работе
Техническая карта
Спецификации
Основные параметры Линия продольной резки тонкого штрипса 1650 | Thin Gauge Slitting Line. Детали подтверждаются по проекту.
| Материал | Рулон холоднокатаной стали и рулон нержавеющей стали |
|---|---|
| Толщина рулона | 0,3–3,0 mm |
| Ширина рулона | До 1650 mm |
| Предел прочности на растяжение (справочно) | σb ≤ 480 MPa |
| Максимальная масса рулона | 15 t |
| Внутренний диаметр рулона | Ø508 / Ø610 mm |
| Максимальный наружный диаметр рулона | ≤ Ø2000 mm |
| Продукция | Рулоны прецизионно разрезанного штрипса |
| Внутренний диаметр готового рулона | Ø508 mm |
| Максимальный наружный диаметр готового рулона | ≤ Ø2000 mm |
| Максимальная масса готового рулона | 15 t |
| Минимальная ширина штрипса | 25 mm |
| Количество штрипсов | До 22 штрипсов при 0,3 mm; 6 штрипсов при 3,0 mm |
| Допуск по ширине штрипса | ±0,05 mm |
| Заусенец (справочно) | ≤ 3% от толщины штрипса |
| Ширина обрезки кромки (справочно) | 4–10 mm |
| Скорость линии | 0–120 m/min |
| Скорость заправки полосы | 0–15 m/min |
| Вал держателя ножей | 2 × Ø230 mm |
| Режущий нож | Ø350 × Ø230 mm |
| Двигатель ножевого блока | Двигатель 90 kW с регулируемой скоростью |
| Установленная мощность (справочно) | 270 kW |
| Электропитание (справочно) | 380 V / 60 Hz / трёхфазное |
| Требуемая площадь (справочно) | Приблизительно 27 m × 9 m |
Нужна конфигурация под ваш материал?
Пришлите толщину, ширину рулона и планируемый выпуск — техническая команда XIONGJIN предложит подходящую конфигурацию.
