Линия продольной резки 1850 с ременной системой натяжения | Belt Tension Slitting Line
Описание
Техническое резюме

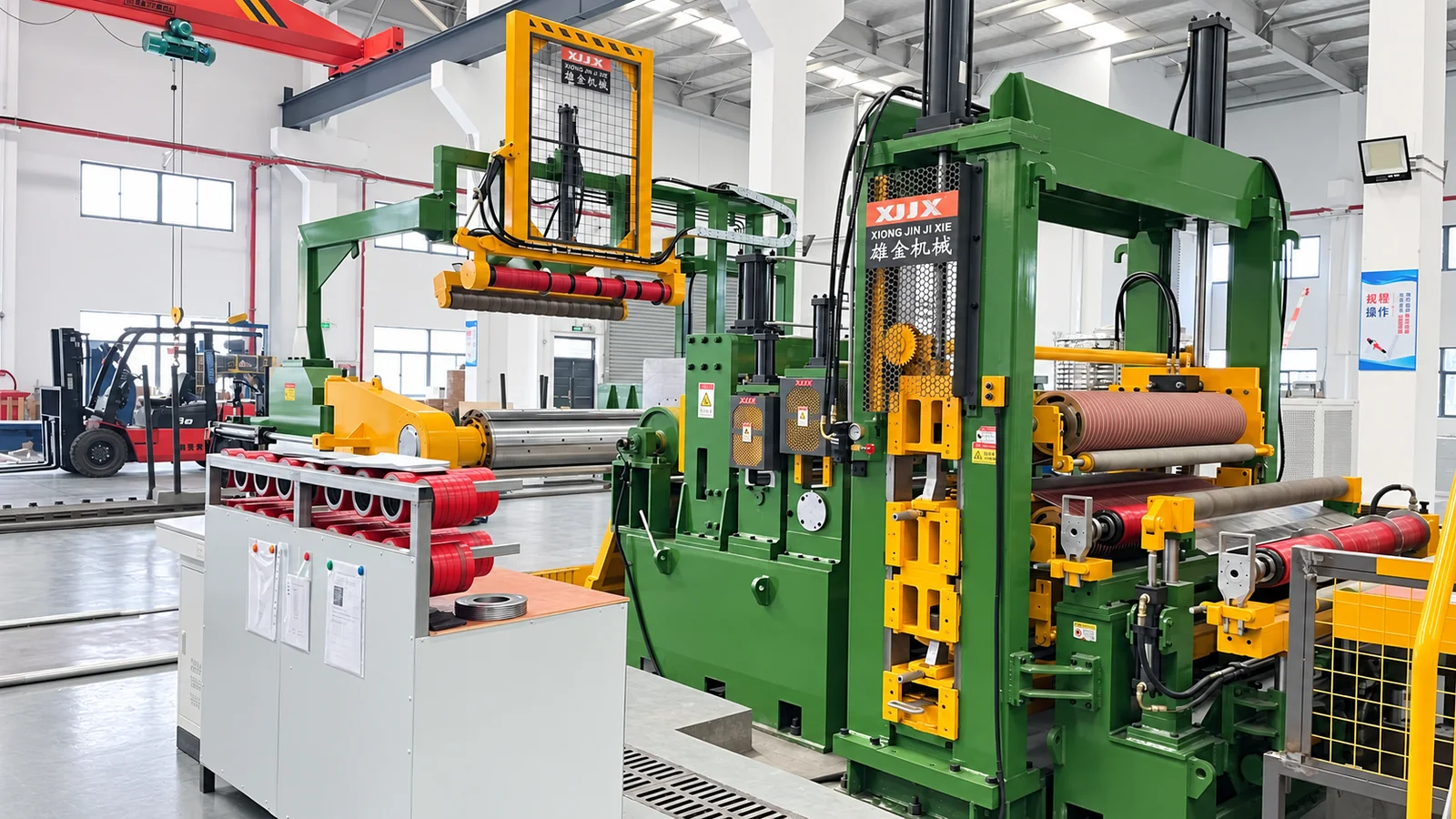

Линия продольной резки 1850 с ременной системой натяжения предназначена для стальных рулонов шириной до 1800 мм, включая оцинкованную, нержавеющую и окрашенную сталь. Ременная система контролирует натяжение каждого штрипса для плотной намотки и защиты поверхности материала.
Допуск по ширине штрипса достигает ≤ ±0,05 мм, до 40 штрипсов справочно при толщине 0,5 мм — идеально для применений со сталью с чувствительной поверхностью.
Смотрите также
В работе
Видео реальной работы
Смотрите Линия продольной резки 1850 с ременной системой натяжения | Belt Tension Slitting Line в реальной работе на заводе XIONGJIN.
Цеха XIONGJIN
Наши заводы в работе
Техническая карта
Спецификации
Основные параметры Линия продольной резки 1850 с ременной системой натяжения | Belt Tension Slitting Line. Детали подтверждаются по проекту.
| Применимый материал рулона | Рулон оцинкованной стали, рулон нержавеющей стали и окрашенный рулон |
|---|---|
| Толщина материала | 0,3–4,0 mm |
| Максимальная ширина рулона | 1800 mm |
| Максимальный наружный диаметр рулона | ≤ 1800 mm |
| Внутренний диаметр рулона | 508 mm |
| Максимальная масса рулона | 25 MT |
| Прочность материала (справочно) | Предел прочности на растяжение σb ≤ 510 MPa |
| Внутренний диаметр готового рулона | 508 mm |
| Наружный диаметр готового рулона | ≤ 1800 mm |
| Максимальная масса готового рулона | 25 MT |
| Количество штрипсов (справочно) | До 40 штрипсов при 0,5 mm; до 10 штрипсов при 4,0 mm, в зависимости от схемы резки и материала |
| Минимальная ширина готового штрипса | 15 mm |
| Обрезка кромки | 2–15 mm |
| Допуск по ширине штрипса | ≤ ±0,05 mm |
| Заусенец | ≤ 0,03 mm |
| Прямолинейность (справочно) | ≤ 0,8 mm/m при ширине резки ≤ 30 mm; ≤ 0,5 mm/m при ширине резки > 30 mm. Первые и последние 10 m исключаются. |
Нужна конфигурация под ваш материал?
Пришлите толщину, ширину рулона и планируемый выпуск — техническая команда XIONGJIN предложит подходящую конфигурацию.
